恒功率伴熱采樣管介紹

恒功率伴熱采樣管是環境保護監測系統的重要組成部分。它由一組耐腐蝕高性能樹脂導管、恒功率伴熱補償電纜、內芯、外絕緣層，最后是阻燃聚乙烯護套組成。恒功率伴熱帶務必選用溫度控制儀操縱，能夠確保空氣采樣器內保持必須的溫度，進而盡量確保收集試品與初值高度一致，保證環保監測系統軟件持續、恰當?shù)厥占瘶託狻８鶕?jù)采集樣氣體的成份、溫度等實際情況，耐腐伴熱采樣復合管中采樣導管可以選用不同的材質,如PFA（四氟乙烯與全氟烷基醚共聚物）、FEP(四氟乙烯和六氟丙烯共聚物)、PVDF（聚偏二氟乙烯）、PE（阻燃聚乙烯）、尼龍610等等,伴熱帶可以選用中、高溫度伴熱帶，,另外還可以根據用戶要求添加補償導線、電源線等。

恒功率伴熱采樣管型號

FHT-D42-B2￠8-b-0-0-v

FHT-D38-B2￠8-b-0-0-v

恒功率伴熱采樣管集成哪些系統？

采樣系統：可組合多種類型、材質的采樣管：Teflon、PFA、FEP、PE、尼龍610、12、銅管、316SS、304SS等。

熱工系統:高效隔熱、阻燃、輕質隔熱層；恒功率跟蹤帶。

配電系統:可配備儀表信號電纜、補償電纜和控制電纜，以滿足儀表顯示和監控的要求。

安全系統：適應不同的工藝條件，所有系統均采用鋁箔或金屬絲網屏蔽隔離，實現防火、防靜電和電磁屏蔽的功能。一些系統配有防水薄膜和增強的阻燃和抗紫外線護套。多個系統的組合集成了多個功能，以簡化復雜的項目。對于遠程工作和系統的遠程診斷起到良好的保障作用。伴熱系統確保管道中的氣體不會冷凝并保持在露點以上進行測量，從而保證測量精度，為計算機集中控制創造條件。加強外護套可以防止由于其他因素造成的交叉和損壞。

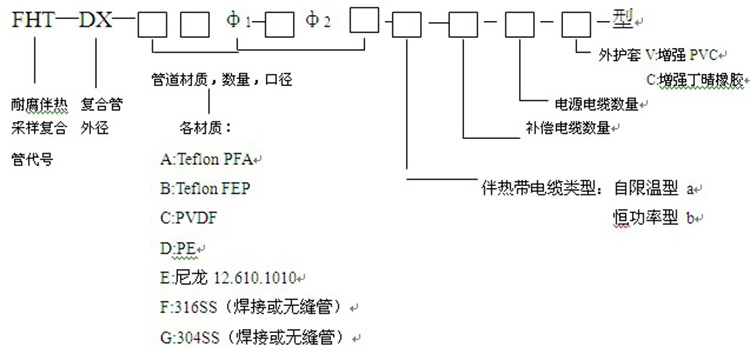

恒功率伴熱采樣管型號說明：

恒功率伴熱采樣管產品的技術參數

1、 電氣指標

（1）恒輸出功率伴熱帶的規范輸出功率30-60w/m（2）額定電流：220v（3）較大加溫長短100-100m（要求需技術性再定）（4）需配置溫度控制儀（5）配置漏電保護開關

2、熱工指標

(1)在-10度環境溫度和10m/s風速條件下，管內溫度可控制在40-180度之間。(2)取樣管能抵抗各種酸堿介質的腐蝕，耐壓強度為0.6Mpa，無泄漏。(3)采樣管可在< 250度下長時間工作。

3、 安裝指標

(1)復合管的最小曲率半徑為0.5m。 (2)最大連續長度為100-120m(視特殊技術要求而定)。(3)最小固定距離為垂直方向5m，水平方向2m。注：恒功率伴熱采樣管施工時嚴禁扭曲及地面拖行，管頭護套只允許在安裝接點時拆開。

4、恒功率伴熱采樣管安裝時注意要點

(1)恒功率伴熱采樣管的末端沒有正確閉合，導致兩條線之間短路并燒毀跟蹤帶。(2)示蹤帶屏蔽層不接地，造成帶體和箱體之間電位差，造成觸電傷亡。(3)沃安電伴熱在電源的一端沒有特殊的中間接線盒或電源接線盒，存在隱患。(4)配電開關沒有安裝漏電保護器。
